zobrazit víceKruhový nůž na papír do řezací kazety
Kód produktu: FQ ND RH NUZK Do 30 dní sklademSkladem od 08.01.2024

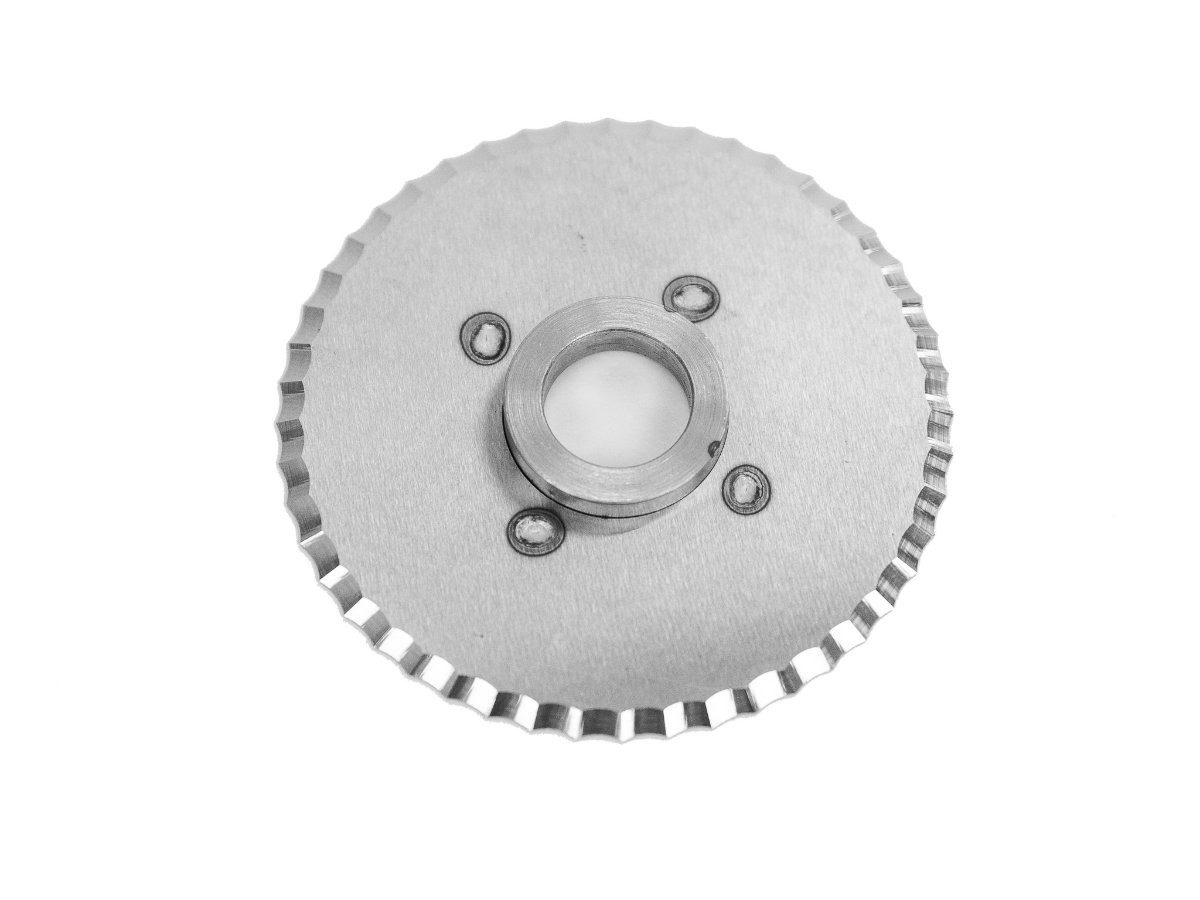

Náhradní řezací nůž do řezacích kazet. Kompatibilní s řezacími kazetami pro vodorovné a vertikální stojanové řezačky.
- kvalitní nůž z kalené oceli
- vysoká životnost
- vhodný pro časté řezání kartonů (řez ale není tak hladký jako v případě řezu s čepelemi)
Výměna kruhového nože
Na jedné straně řezacího stojanu uvolníme vedení jezdce a vyjmeme jezdec z vedení. Skrz prostřední otvor v krytu povolíme šroub č.4, vyměníme nůž a zpátky zašroubujeme. Je nutné dodržet správnou polohu nože v jezdci. Jezdec nasuneme zpátky na vedení, které přišroubujeme, přičemž dbáme na správné nastavení výšky a polohy. (viz seřízení nože)
Seřízení polohy řezací kazety

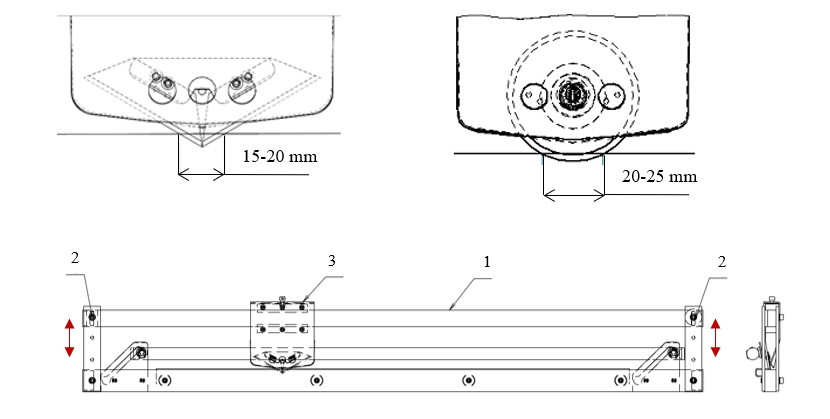

Povolte oba šrouby (poz.2), které zajišťují polohu vedení řezací kazety (poz.1). Drážky, které jsou na obou stranách vedení, umožňují upravit jeho výšku a rovinnost. Tuto polohu seřiďte tak, aby skrytá šířka nože činila 15-20mm – viz obrázek nahoře. Šrouby opět dobře utáhněte. Dbejte na to, aby vedení kazety bylo vůči rovině řezání rovnoběžné.
Vlastnosti produktu
materiál | ocel |
průměr | 59 mm |
vnitřní průměr | 13 mm |
celní nomenklatura | 84224000 |
